Противопожарный шнур-барьер «ОГНЕКОНТУР-ПШ»

1. ОПИСАНИЕ

1.1 Противопожарный шнур-барьер «ОГНЕКОНТУР-ПШ» - представляет собой негорючий (группа горючести-НГ ) многослойный шнур для заполнения деформационных швов с круглым/прямоугольным сечением , диаметром от 10 до 150 мм, из специально обработанного минерального базальтового супертонкого волокна, в виде скрученного и оформленного жгута с обкладкой из фольги толщиной 40мкм и специального волокна НГ, состоящего из кремнеземной ткани с специальным полимерным противопожарным покрытием, работающим в условиях деформации.

Многослойные противопожарные конструкции «ОГНЕКОНТУР-ПШ» производятся путем прошивки оболочки жгута кремнеземной нитью (НГ) и последующим заполнением ее теплоизоляцией с устройством стыковочных узлов (припуски ткани по краям) для формирования непрерывного заполнения шва любой длины. Сращивание отдельных шнуров производится «стык в стык», с помощью припусков ткани по краям шнуры собираются как «пазлы» в непрерывную систему.

Для усиления мест стыковки разрешается пользоваться промышленным степлером с оцинкованными скобами и последующим обертыванием стыка и склеиванием последнего слоя кремнеземной негорючей тканью. При склеивании «слабых мест» используются исключительно негорючие клеи.

1.2 Многослойные противопожарные конструкции «ОГНЕКОНТУР-ПШ» (противопожарный шнур для заполнения швов) предназначены для обеспечения надежной защиты от проникновения огня, дыма (теплового излучения) через деформационные, линейные швы, строительные примыкания и стыки элементов конструкций сооружений (в соответствии с требованиями ст. 88 Технического Регламента ФЗ №123-ФЗ от 22.07.2008 г.)

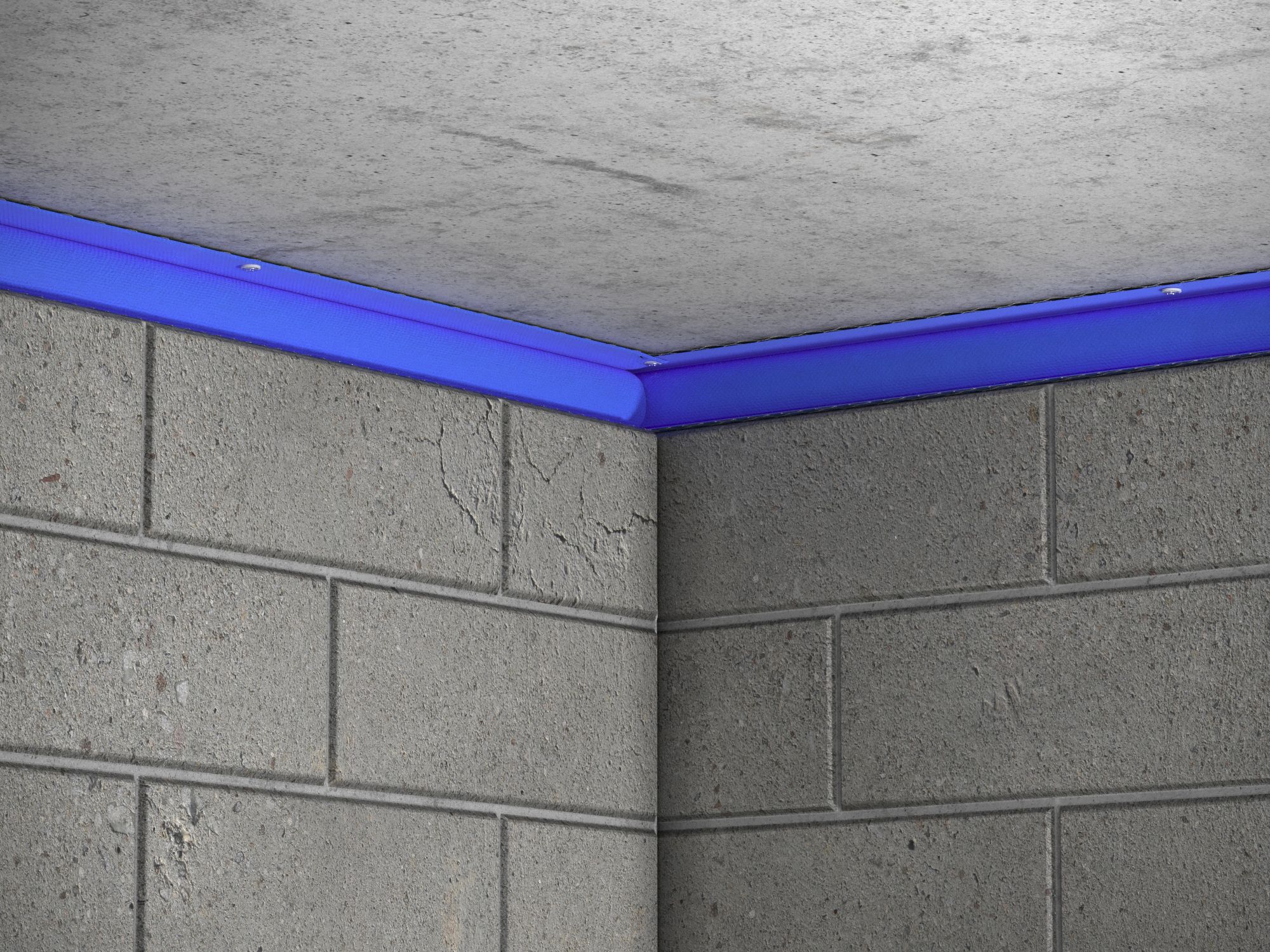

Противопожарные шнуры «ОГНЕКОНТУР-ПШ» устанавливаются в горизонтальные, вертикальные, деформационные, линейные швы и строительные примыкания, стыки монолитных и сборных железобетонных конструкций зданий и сооружений различного назначения (швы между стенами и потолком, швы между разновысотными зданиями, деформационные швы внутри зданий, в промышленных полах и на «зеленых» кровлях, швы на фасаде, швы в кирпичной/каменной кладке, швы между несущими и ненесущими конструкциями, температурные, осадочные и усадочные швы и др.)

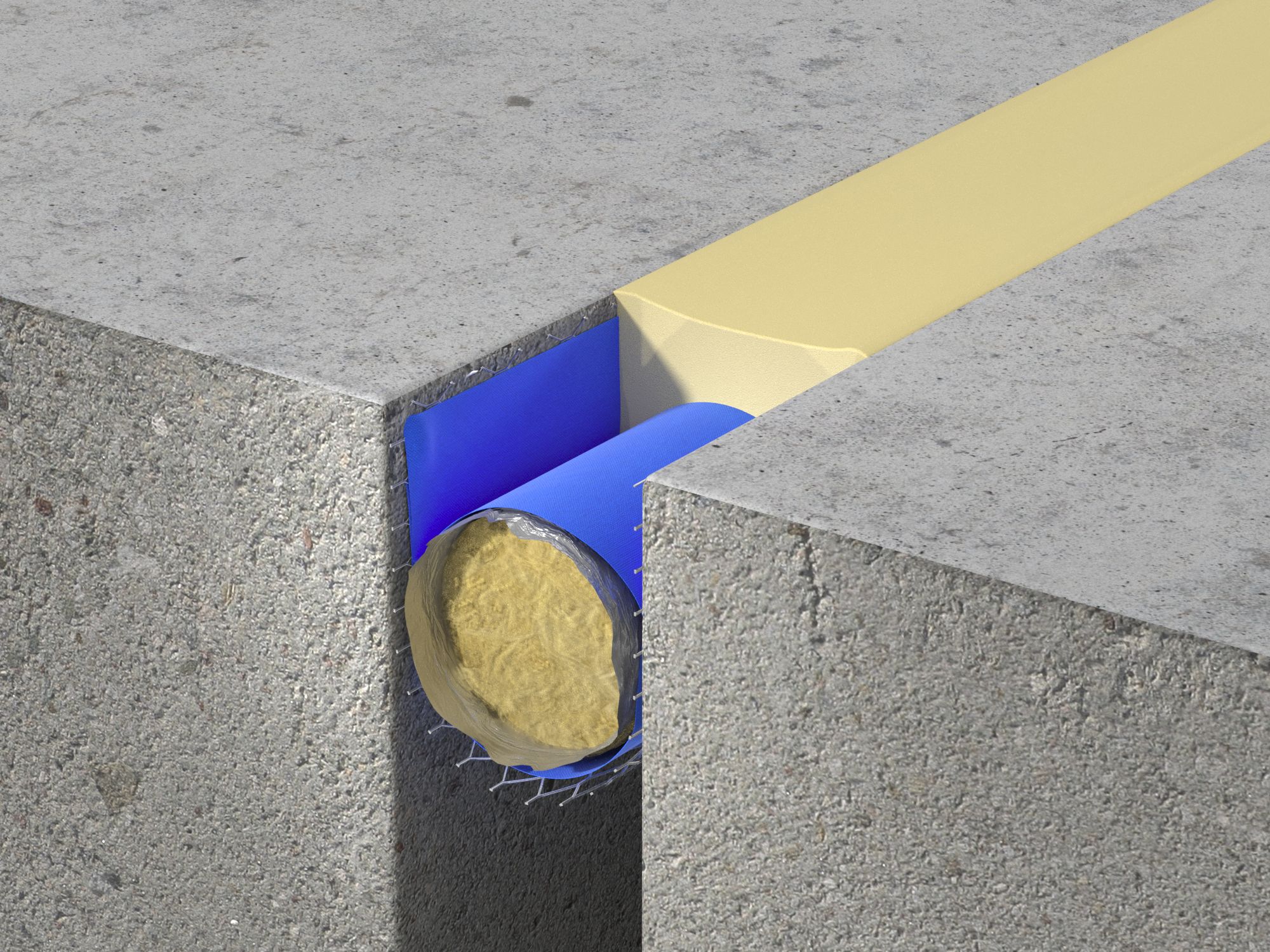

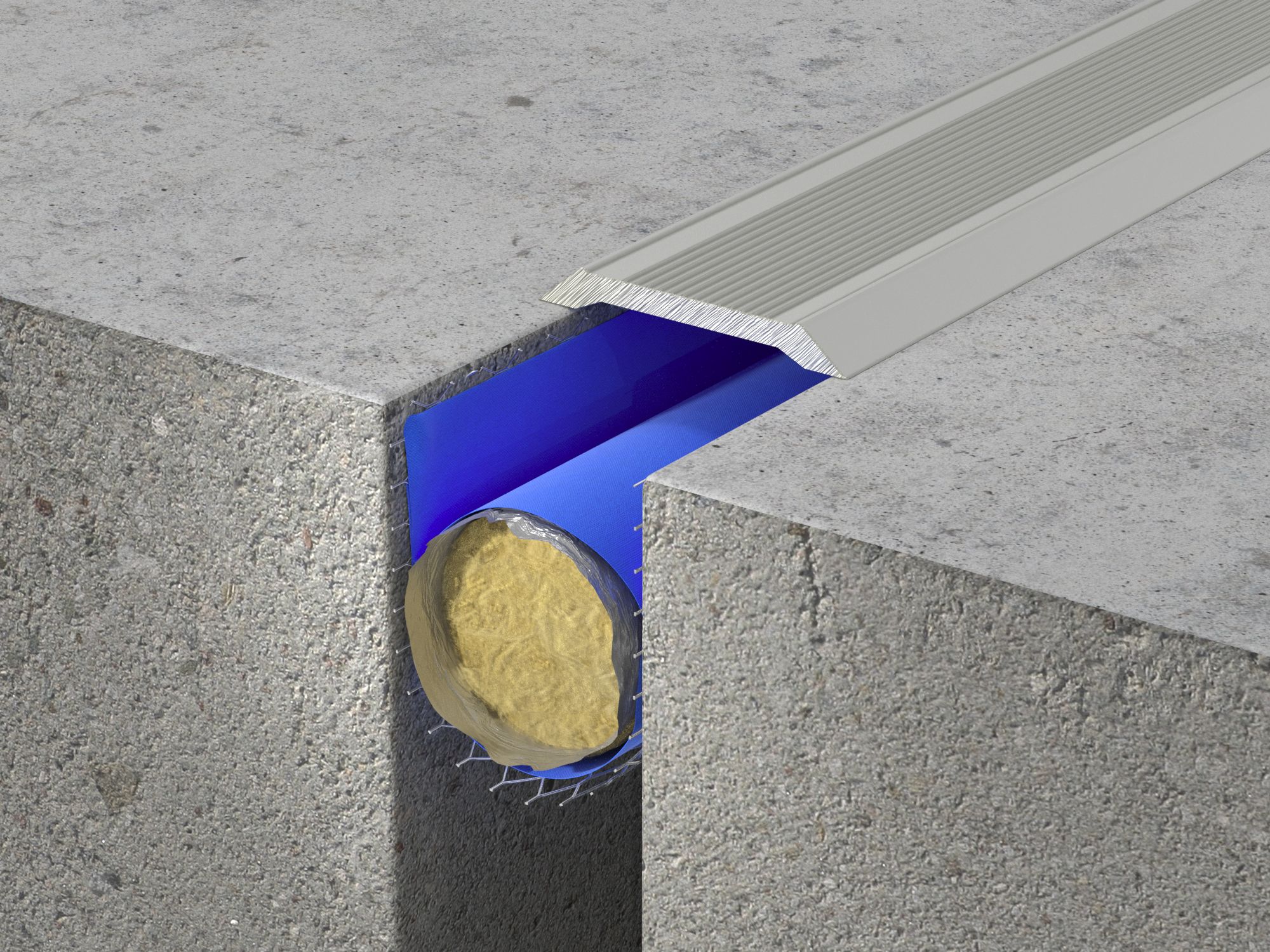

При возникновении пожара шнуры «ОГНЕКОНТУР-ПШ» препятствуют распространению пламени через деформационный шов, чем способствуют сокращению площадей горения и минимизируют риски пострадать от пожара как людям, так и имуществу. Данные конструкции шнуров устанавливаются как отдельно, так и совместно с дилатационными системами ТМ «ГидроКонтур®» для внешнего обустройства деформационных швов зданий и сооружений.

Ширина шва от 10 до 150 мм

Предел огнестойкости EI 240 мин (до 4 часов).

Растяжение+30%

Сжатие-80%

«ОГНЕКОНТУР-ПШ» - сертифицированное комплексное решение для защиты от проникновения огня и угарного газа через деформационные швы:

cертифицированы на предел огнестойкости EI240:

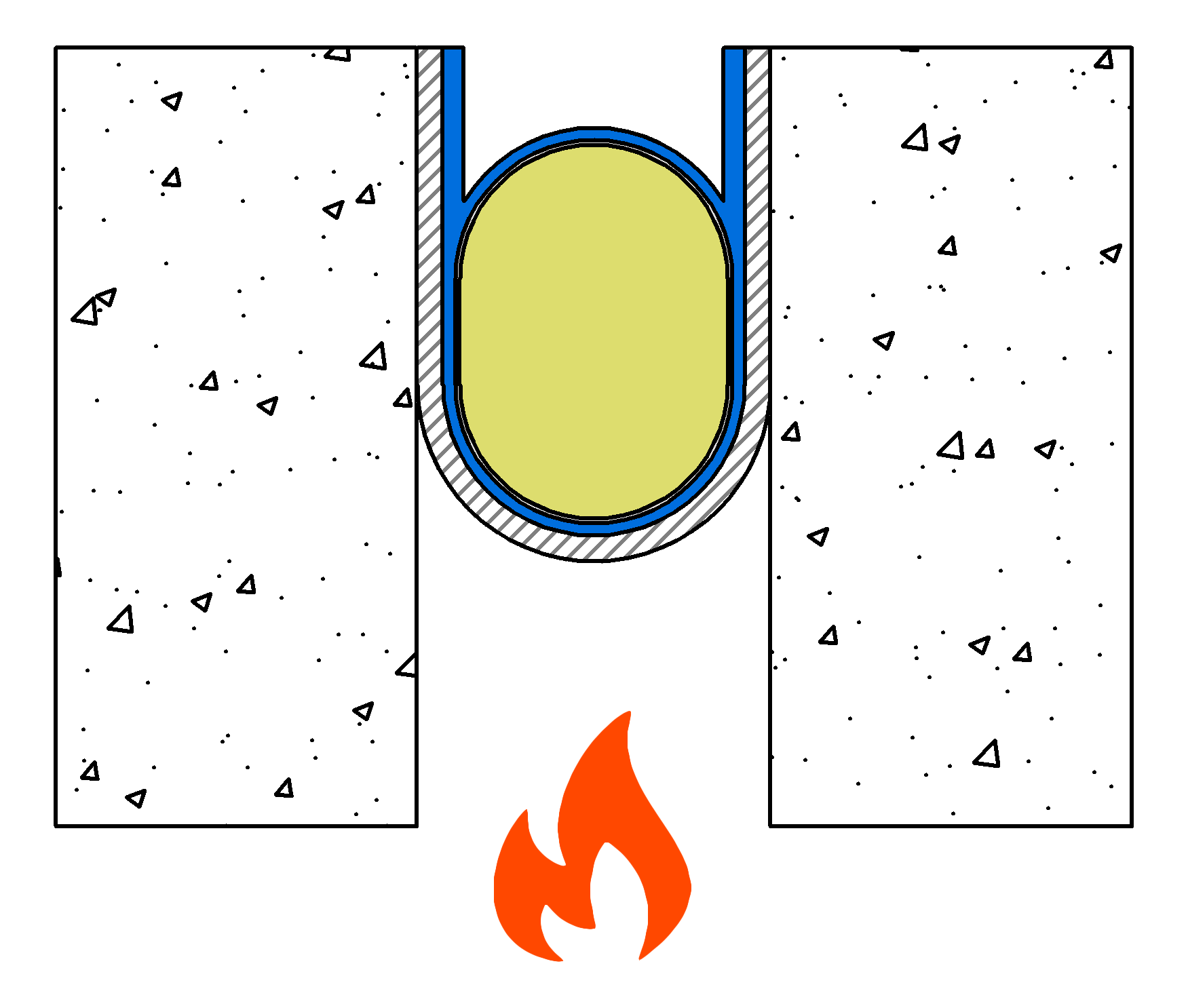

4-часовая защита от проникновения огня и угарного газа через горизонтальные и вертикальные деформационные швы;

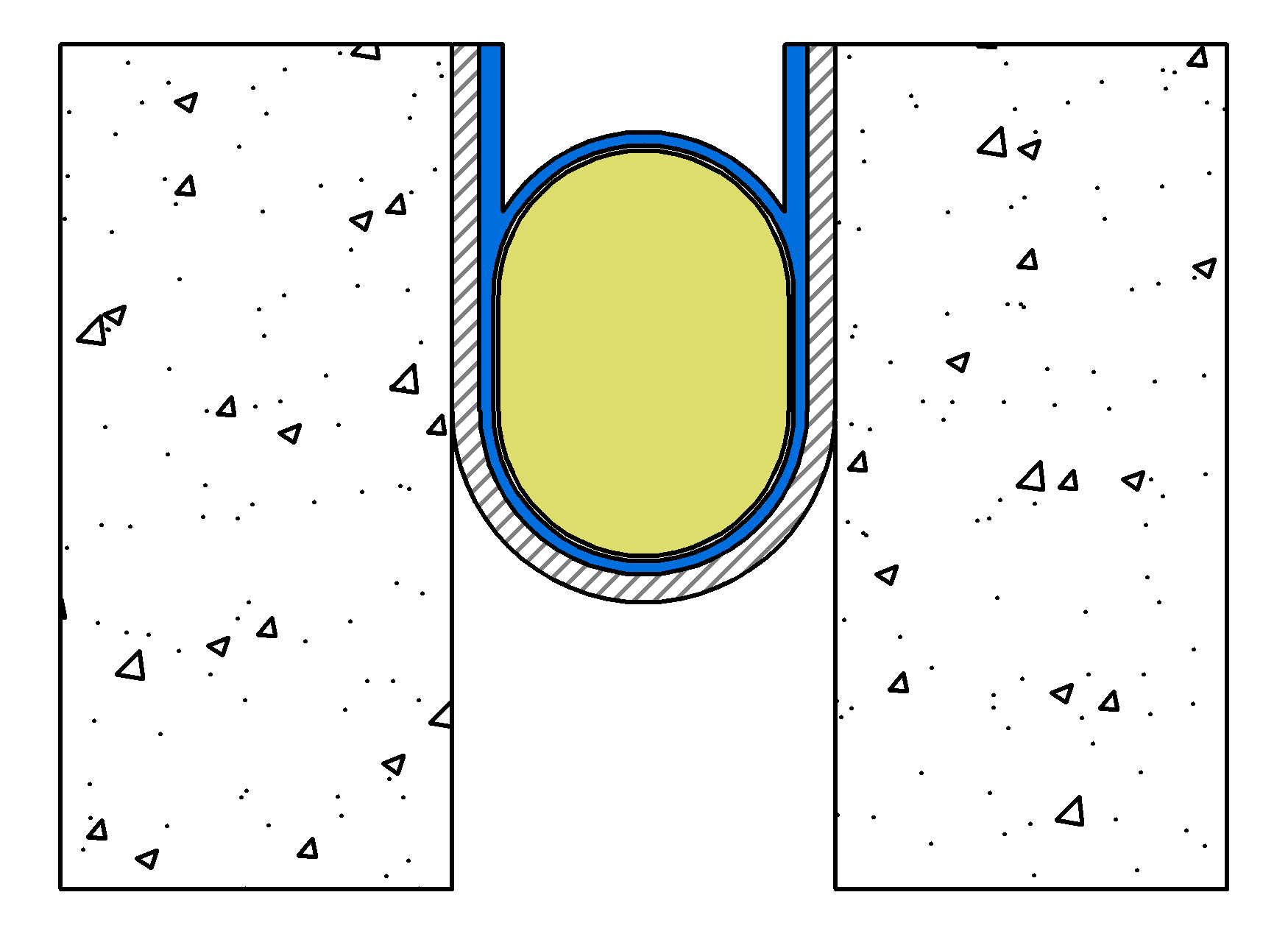

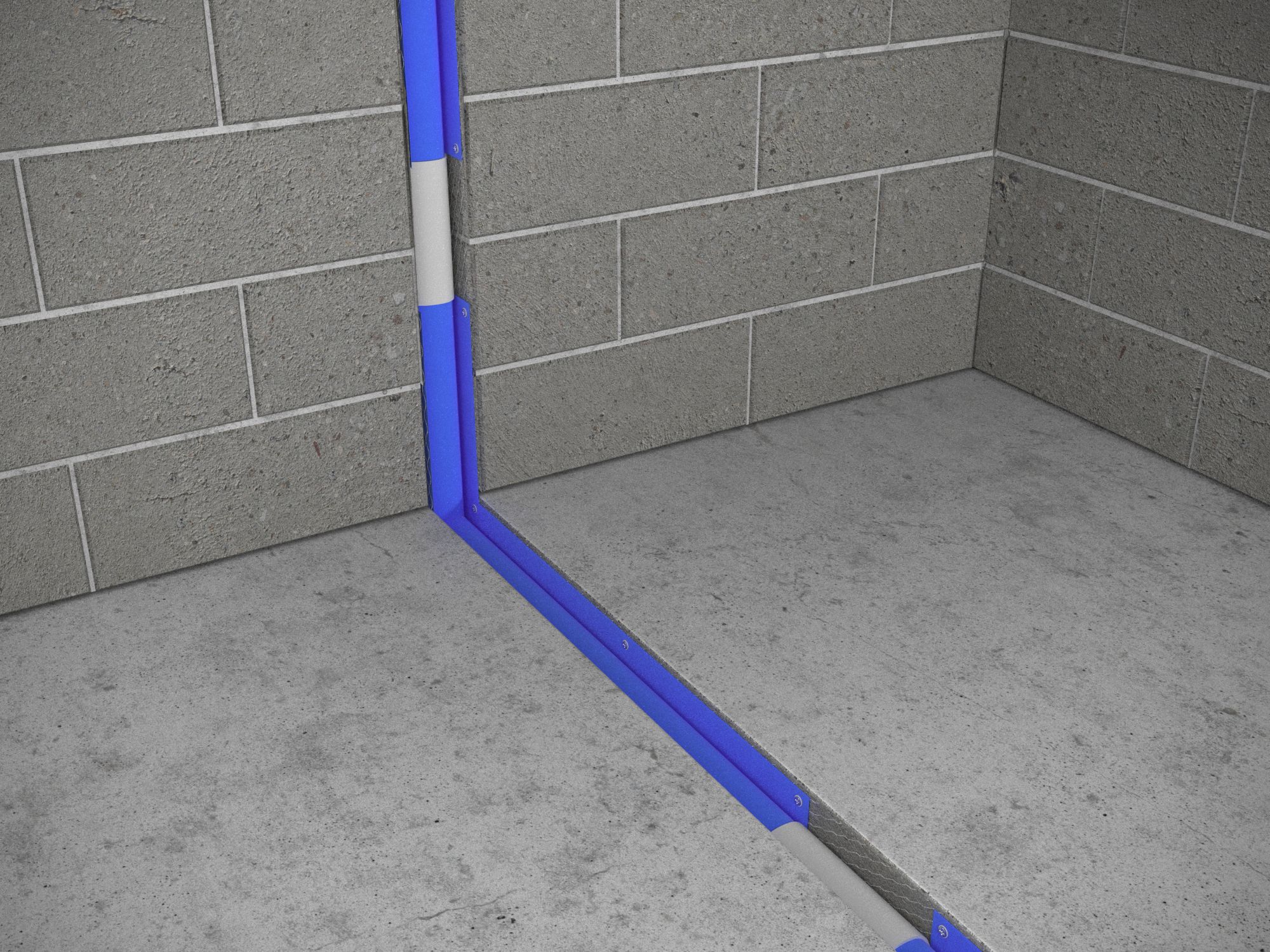

Горизонтальная и вертикальная установка

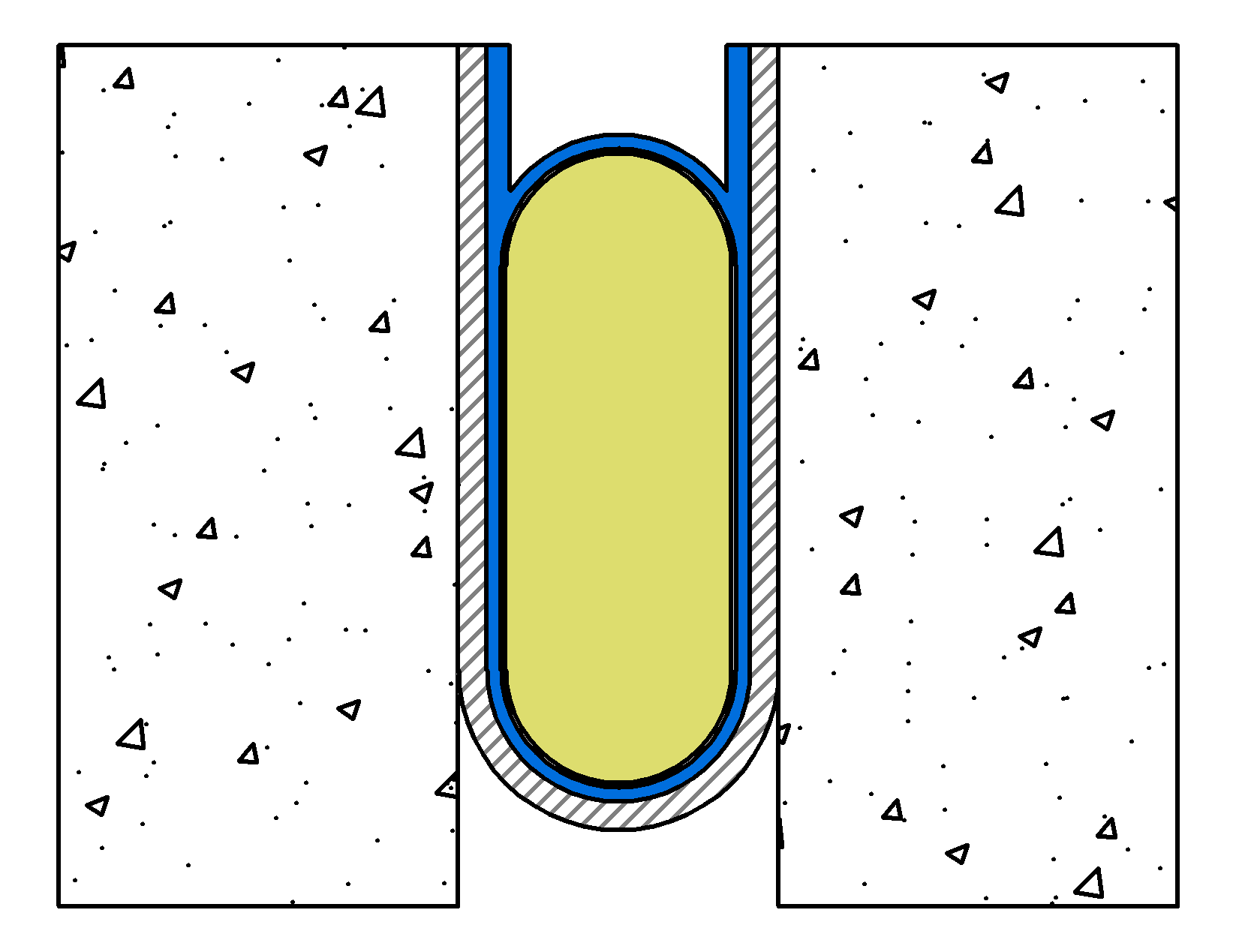

возможность деформаций с сохранением EI при изменении ширины шва от -80% / до + 30%, а также сдвигов в других плоскостях до 30%, сохраняют свои механические свойства при сжатии или растяжении (упругость, целостность, однородность структуры) ;

Допустимая деформация противопожарного шва

относятся к классу строительных материалов КМ0, группа горючести -НГ : негорючие, не выделяют дыма и не горят, не способствуют распространению пламени или пожара;
дополнительно обеспечивают теплоизоляцию и акустическую изоляцию;
воздухо- и дымонепроницаемы;
не содержат асбеста и керамики, стойкие к плесени и грибку, а также к большинству химически-агрессивных веществ, устойчивы к воде и влажности, безопасны для здоровья людей и окружающей среды;
шнур виброустойчив до 9 баллов и вибростоек;
расчетный минимальный срок эксплуатации противопожарного шнура-барьера «ОГНЕКОНТУР-ПШ» 30-40 лет;
применяется в жилых домах, торговых центрах, многоуровневых паркингах, школах, аэропортах, стадионах, зданиях и сооружениях с массовым скоплением людей.

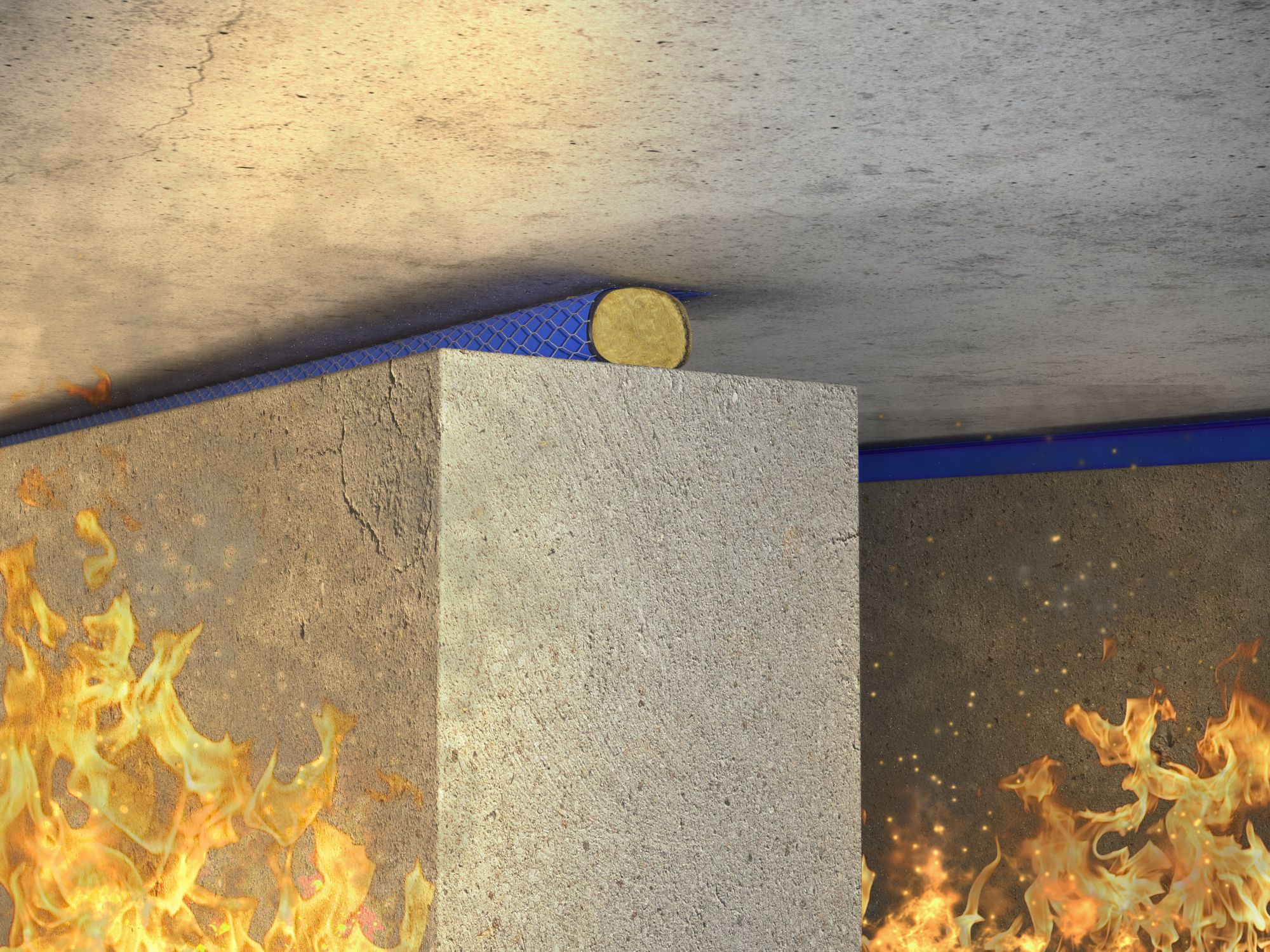

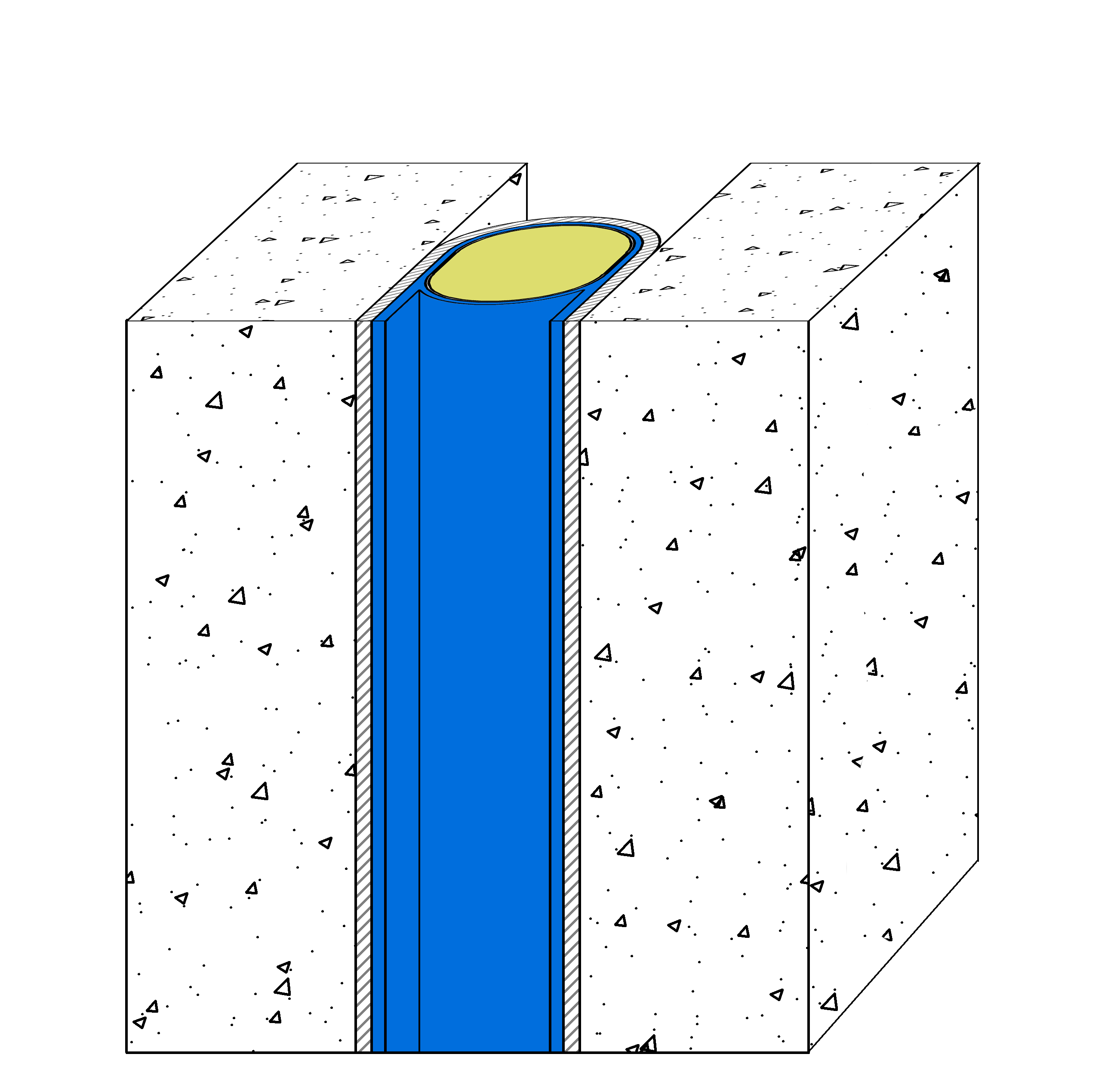

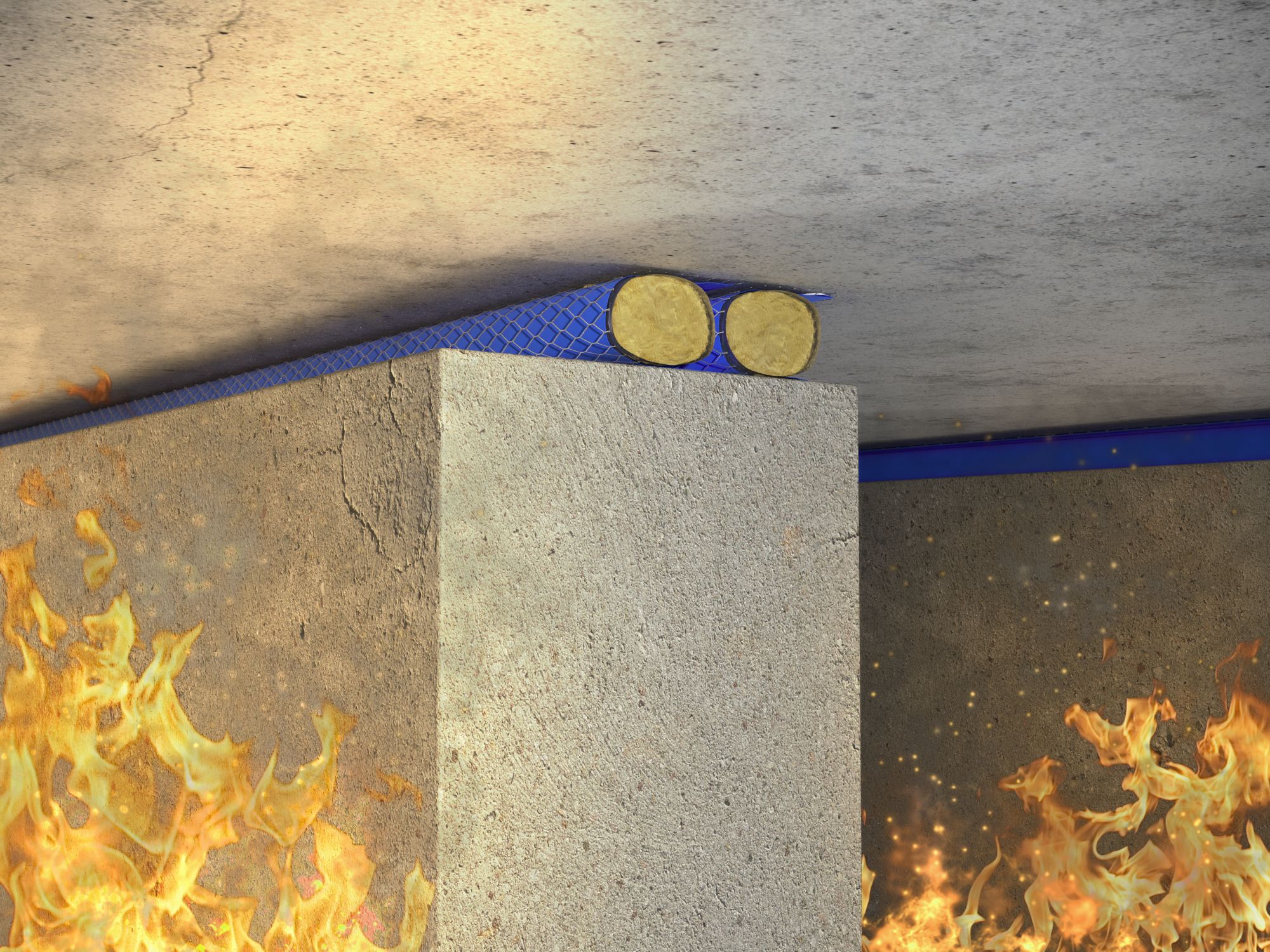

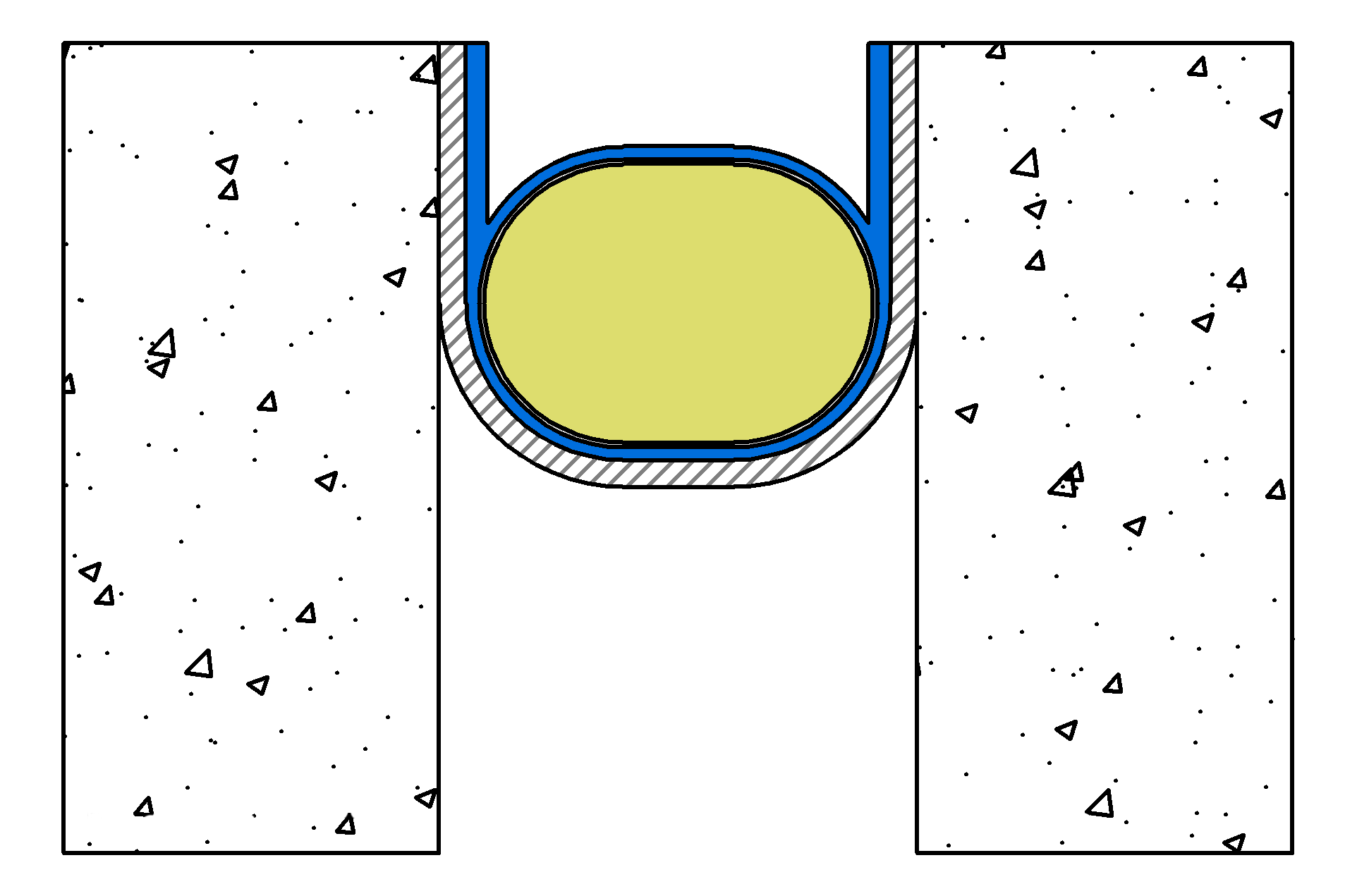

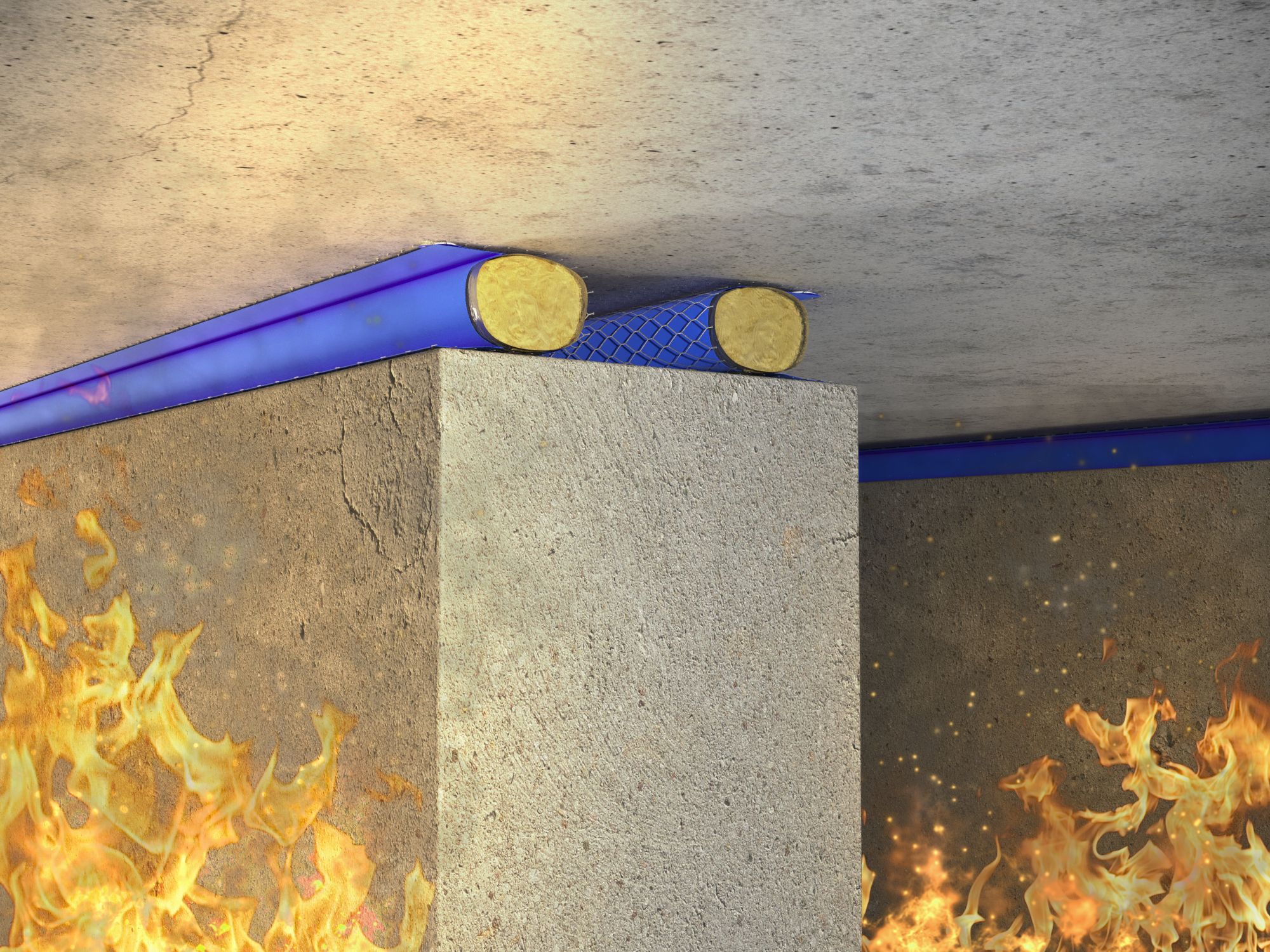

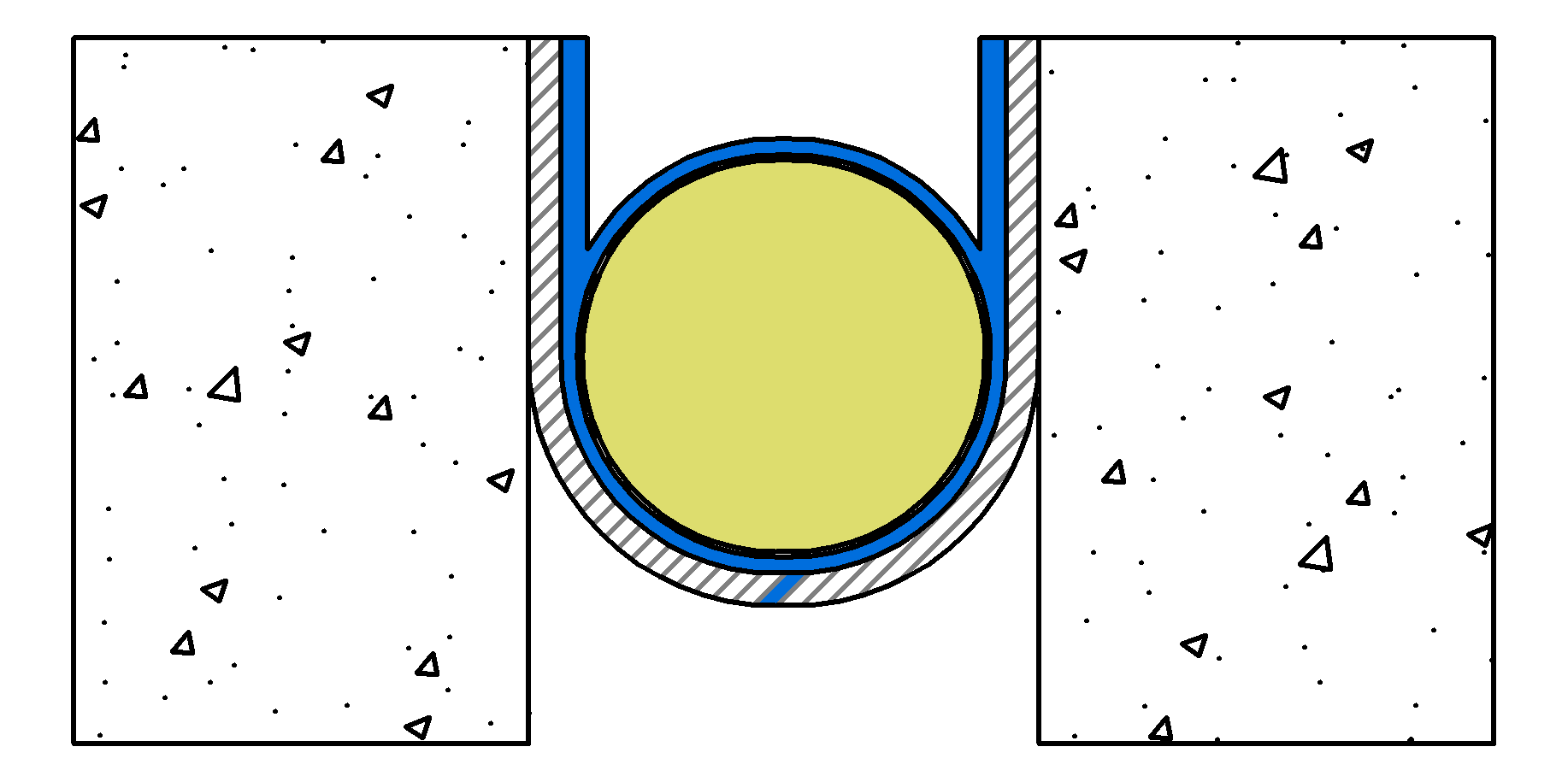

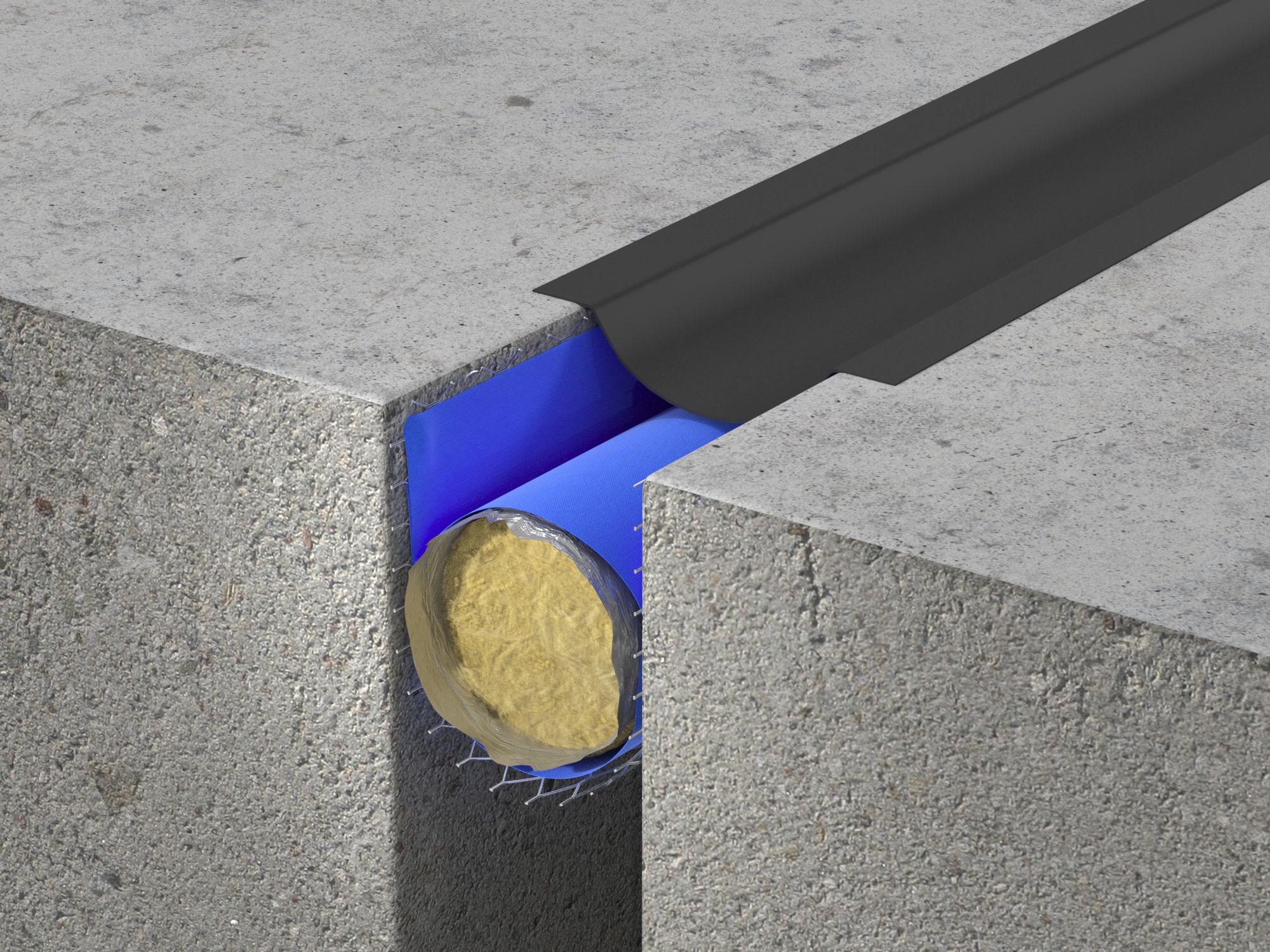

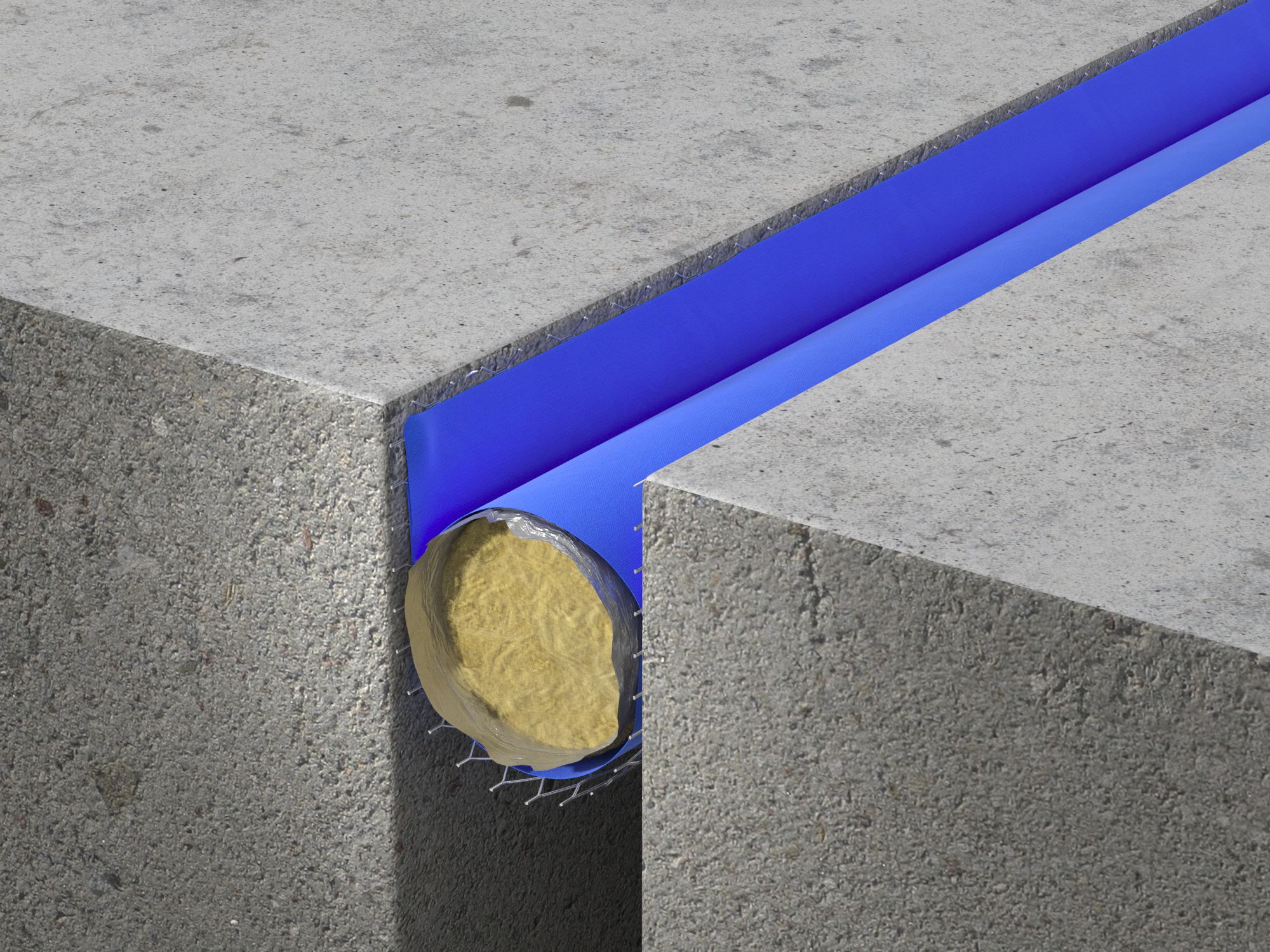

Общий вид противопожарного шва «ОГНЕКОНТУР-ПШ»

Размерный ряд противопожарного шнура-барьера «ОГНЕКОНТУР ПШ» представлен в Таблице 1.

Диаметр шнура выбирается по Таблице 1 в зависимости от ширины деформационного шва.
Таблица 1 Диаметр противопожарного шнура выбирается на 20% шире ширины шва с учетом компрессии/сжатия шнура при установке до 33%
ШШ – ширина шва,мм

!!! Для конструкций шнуров диаметром более 50мм, показателем диаметра в таблице считается измерение по горизонтальной прямой, так как шнуры диаметром свыше 50мм могут иметь формы овала, прямоугольника, эллипса. Они могут не иметь ровную форму круга и могут иметь показатель диаметра разный в разных плоскостях. Данное условие не влияет на физико-механические характеристики и другие показатели ( в том числе предел огнестойкости)

Таблица 1

Диаметр шнура «ОГНЕКОНТУР-ПШ»	Рекомендуемая ширина деформационного шва	Максимальная ширина шва после деформаций при растяжении на 20%
ПШ-20	10-12	17
ПШ-30	13-20	25
ПШ-40	20-25	32
ПШ-50	26-33	39
ПШ-60	35-40	48
ПШ-75	41-50	61
ПШ-90	51-60	71
ПШ-105	61-70	85
ПШ-120	71-80	95
ПШ-150	85-100	120
ПШ-180	101-120	145
ПШ-200	121-150	175
ПШ-300	160-250	260

1.3 Обозначение многослойных противопожарных конструкций шнуров состоит из двух частей:

первая часть: ТМ и наименование

вторая часть: диаметр шнура, в миллиметрах

Пример записи: ОГНЕКОНТУР-ПШ 30 – конструкция для шва шириной 13-20 мм, макс 25мм, огнестойкость EI 240 (4 часа)

1.4 Типовая единица фасовки : отрезки «ОГНЕКОНТУР-ПШ» упаковываются в полиэтиленовую пленку. Количество шнуров в упаковке может меняться в зависимости от диаметра шнуров. Длины шнуров также различны, в зависимости от диаметров. Возможен выпуск других типo-размеров и длин противопожарного барьера по согласованию с производителем.

1.5 Маркировка:

На каждую упаковку прикрепляется этикетка установленного образца с указанием:

предприятия-изготовителя
обозначения номера настоящих ТУ
дата изготовления
номера партии
метраж и длины отрезков шнуров

1.6 При хранении, транспортировке , монтаже и эксплуатации, шнур «ОГНЕКОНТУР-ПШ» следует оберегать от механических повреждений.

1.7 Противопожарный барьер «ОГНЕКОНТУР-ПШ» монтируется специалистами, имеющими допуски в установленном порядке к проведению подобных работ.

1.8 Качество монтажа должно быть подтверждено актом о приемке выполненных огнезащитных работ, оформленным в установленном порядке.

2. ПОДГОТОВКА К МОНТАЖУ

2.1Предварительно поверхность шва, в который планируется монтаж «ОГНЕКОНТУР-ПШ» должна быть очищена от загрязнений, пыли, строительного мусора, должна быть сухой и чистой.

2.2 Готовность шва к монтажу огнезащитного шнура оценивается визуально специалистами.

2.3 Произвести распаковку огнезащитных шнуров «ОГНЕКОНТУР-ПШ», которые поставляются в готовом для монтажа виде и специальной крепежной сетки-лотка для установки шнура.

3. МОНТАЖ

3.1 После визуальной оценки подготовки шва к монтажу и распаковки крепежной сетки-лотка, можно приступать к монтажу противопожарной конструкции «ОГНЕКОНТУР-ПШ».

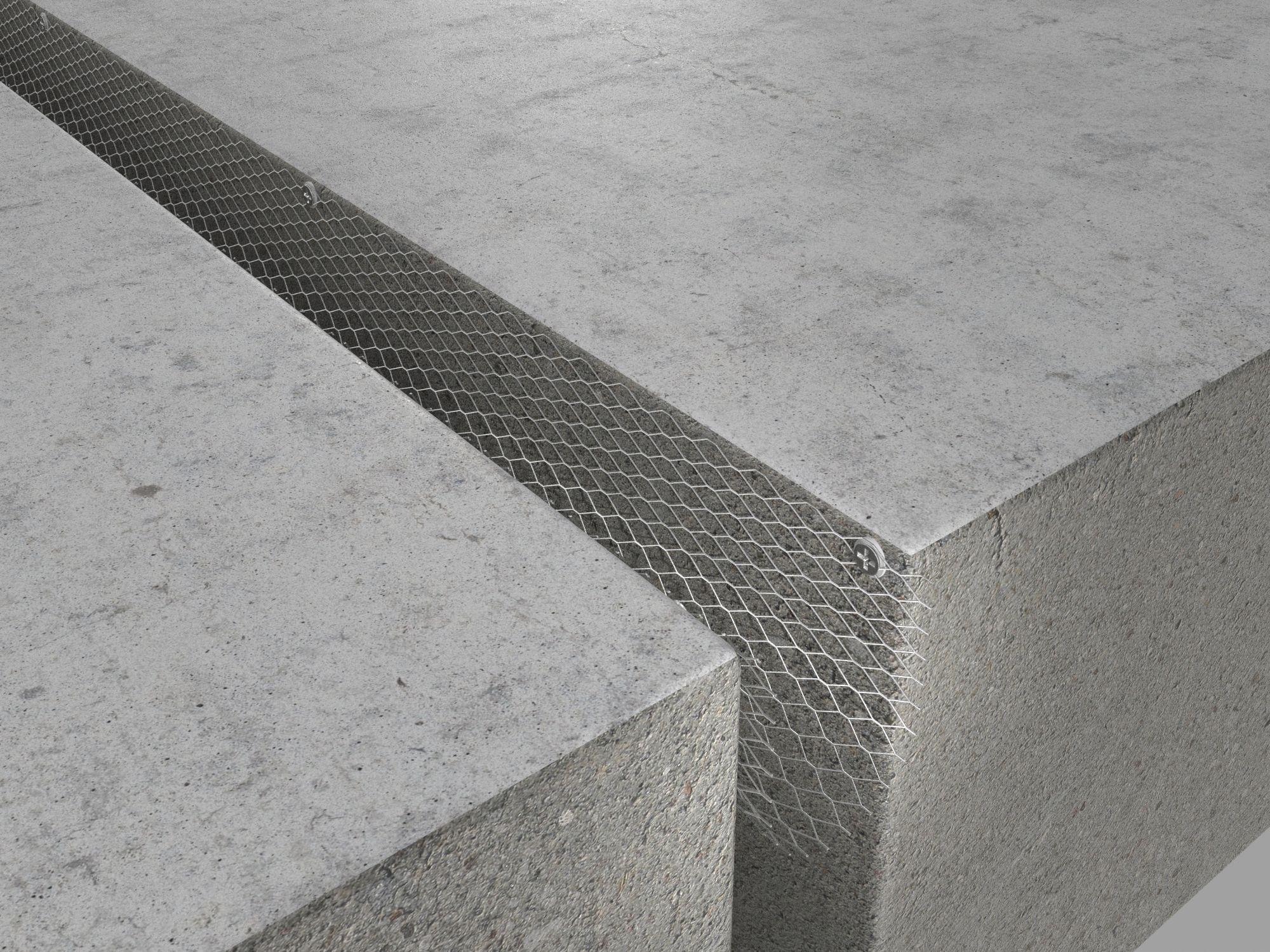

Устанавливаем сетку-лоток в шов, как показано на рис.1

Готовая полоса сетки сжимается и в виде лотка (для обеспечения ее растяжения/cжатия) и обеспечения места для укладки шнура, аккуратно вставляется в шов (обязательно использовать строительные перчатки, так как края сетки могут быть опасны для кожи рук и могут нанести порез острыми краями).

Края сетки крепятся к поверхности бетона обычным строительным дюбель-гвоздем, для надежной фиксации сетки-лотка в шве, с шагом 20 см с каждой стороны.

Сетка-лоток поставляется определенной ширины под каждый размер шва. В отличии от других методов крепления шнура ( скобы, клей) сетка-лоток обеспечивает равномерное (без провисаний, без возможности провалиться) нахождение огнестойкого шнура в шве на протяжении большого срока службы противопожарной защиты.

Так как сам шнур тоже крепится механически к поверхностям с 2-ух сторон, то сетка-лоток выполняет роль дополнительной двойной защиты конструкции и полностью сводит на нет любые риски неправильной установки или провисания/потери конструкции огнезащиты.

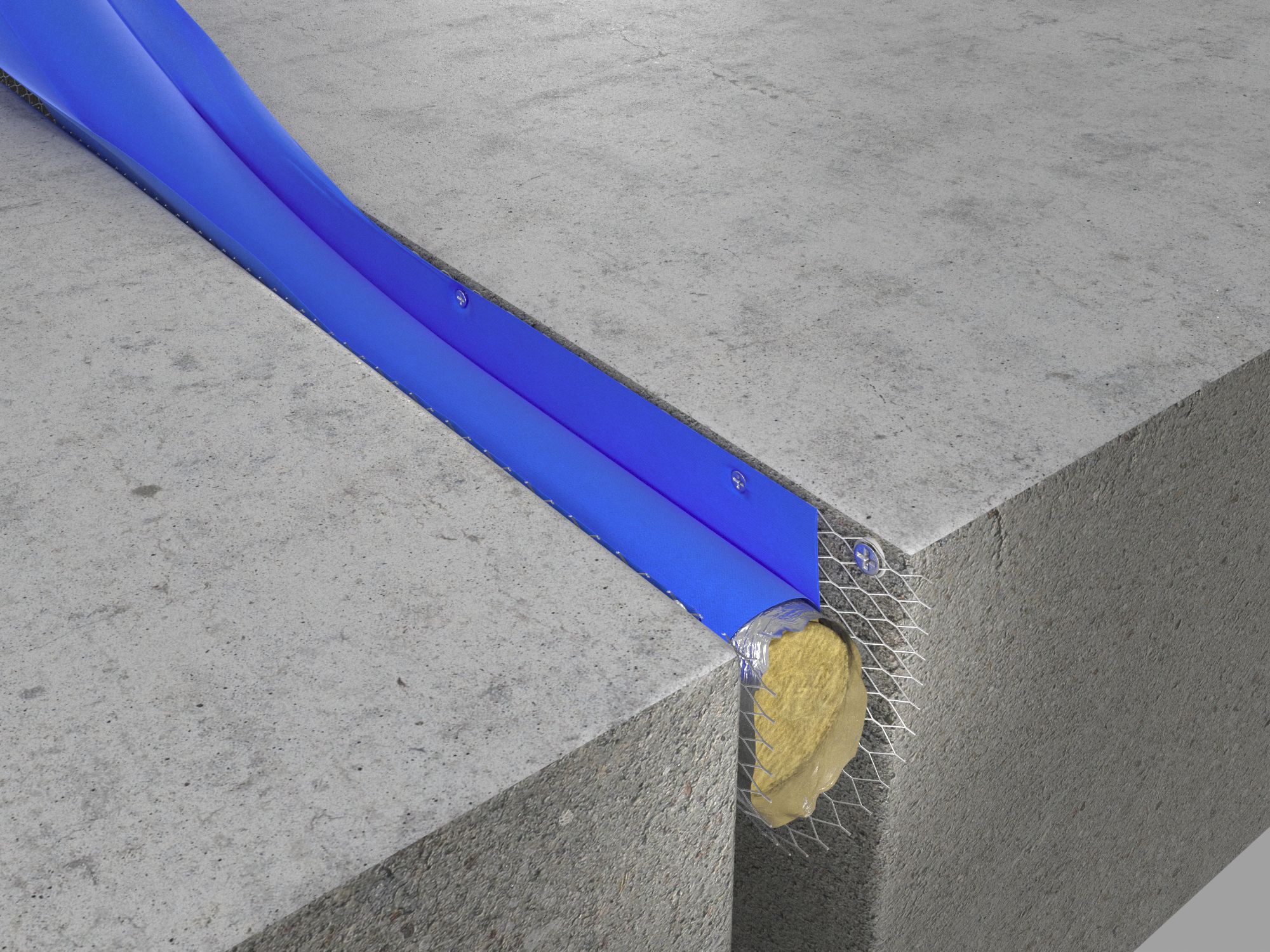

3.2 После установки сетки-лотка в шов можно приступать к монтажу огнезащитного шнура «ОГНЕКОНТУР-ПШ». Шнур имеет специальные «выпуски» с 2-ух сторон для крепления к поверхностям бетона. Данный метод крепления позволяет обеспечить надежное крепление шнура между поверхностями, также, при растяжении шва, механически прикрепленные «выхлысты» будут способствовать максимальному растяжению шнура «ОГНЕКОНТУР-ПШ» в шве, не оставляя пространства между огнезащитным шнуром и поверхностями бетона, препятствуя тем самым распространению огня и дыма между стеной и шнуром. Противопожарный шнур «ОГНЕКОНТУР-ПШ» всегда выбирается шире шва (согласно табл.1). Устанавливается исключительно в сжатом состоянии (до 33%). Аккуратно сжимая шнур «ОГНЕКОНТУР-ПШ», он вдавливается на глубину до 50 мм от поверхности края плит, внутрь сетки-лотка. Выхлысты остаются по-бокам, как показано на рис.2, для дальнейшего их механического крепления. После установки шнура в сетку-лоток, расправляем выхлысты по бетонным поверхностям, как показано на рис.2. Крепление выхлыстов осуществляется дюбель-гвоздями, с отступом вниз от края плит 1,5-2 см и с шагом 20 см через сетку-лоток. Выхлысты из кремнеземной ткани со специальным полимерным покрытием имеют прочную структуру на разрыв и допускается крепление дюбель-гвоздями без дополнительных защитных прокладок между головкой гвоздя и тканью. Рис.2

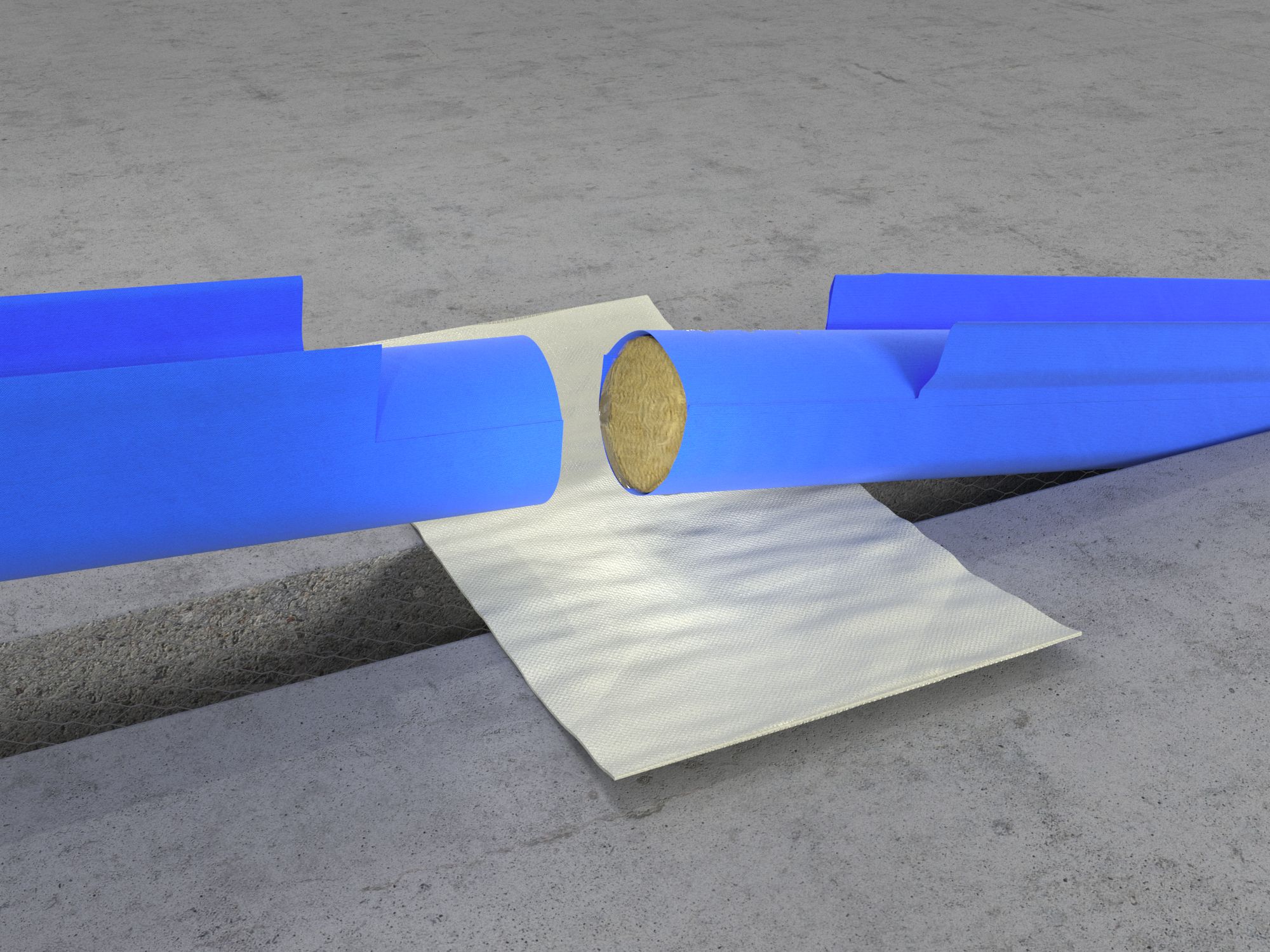

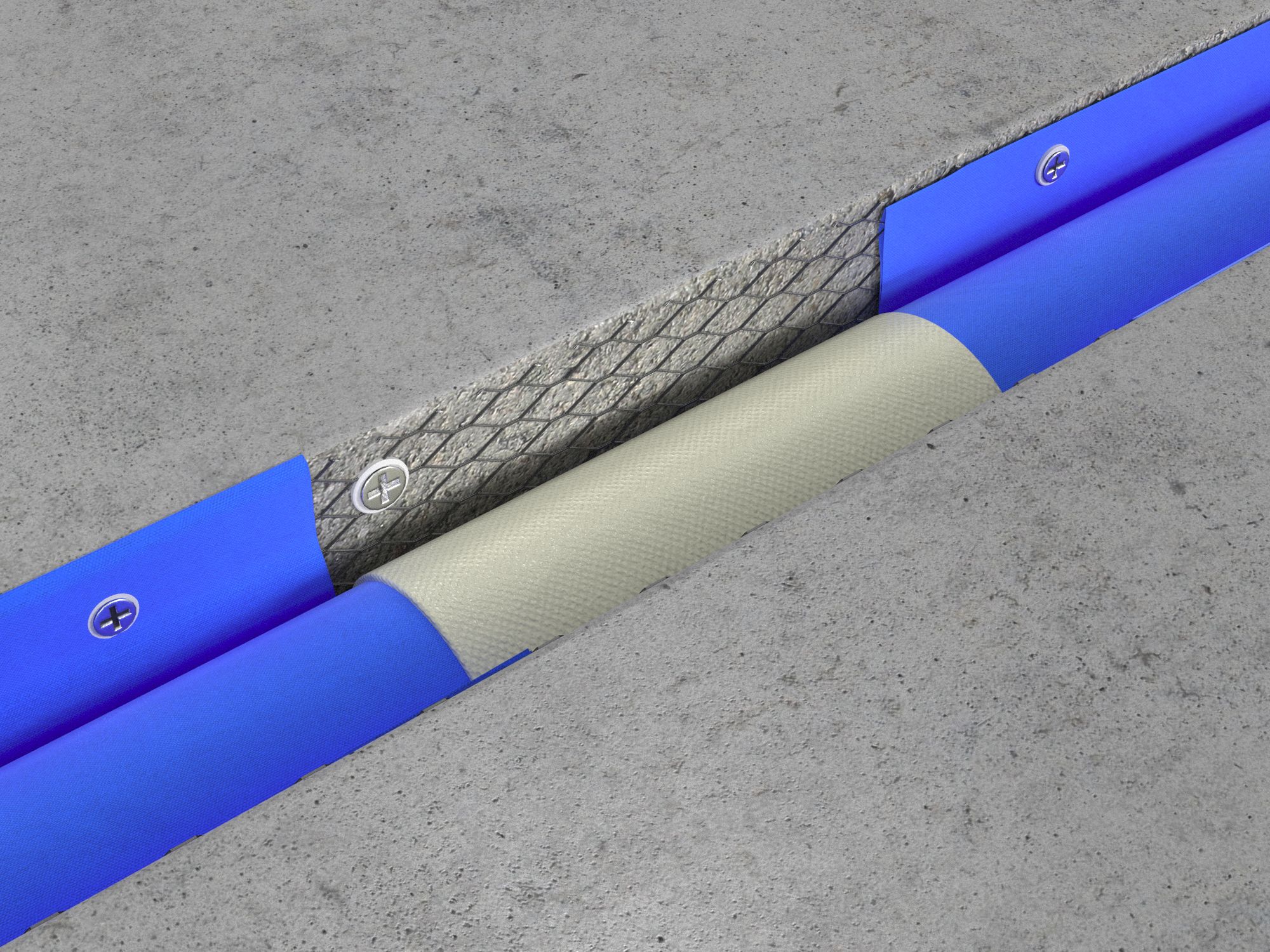

3.3 Так как шнуры «ОГНЕКОНТУР-ПШ», в зависимости от диаметра, поставляются разной длины, в процессе монтажа возникает необходимость «сращивания» шнуров между собой для достижения непрерывной защитной конструкции огнезащиты деформационного шва. Отдельные шнуры имеют «припуски» ткани в местах соединения, что позволяет собирать их как «пазл», вставляя друг в друга отдельные части. Данный метод очень удобен при монтаже. Соединение происходит стык в стык. Для защиты соединения рекомендуется применять промышленный степлер с оцинкованными скобами. Для дополнительной защиты мест соединения рекомендуется усилить его методом обертывания в 2 слоя и склеивания (негорючим клеем) стеклотканью. Также можно склеивать и сам шнур, до соединения частей, намазав негорючим клеем один конец шнура. Эти меры являются дополнительными. Использование клея при монтаже возможно при температуре воздуха не ниже +5°С. При температурах ниже по согласованию с ответственными лицами возможно применять специальные марки клея, уделив особенное внимание устранению влаги и конденсата.
